Tuvimag

Tubos Vibratórios

São tubos eletromágneticos que, além da descarga, também dosam o material. Seu acionamento é regulado por meio de caixa de controle, obtendo-se desta forma vazões de 0 a 100%.

Apresentação

Os tubos vibratórios transportadores TUVIMAG®, de acionamento eletromagnético são empregados principalmente para o transporte ou dosagem de materiais a granel. Sobretudo para aqueles materiais com grande montante de partículas finas ou pulvurentas. Normalmente deseja-se eliminar a propagação destas partículas, recomendando-se assim a construção fechada do tubo. Materiais com tendência ao escorrimento (cimento por exemplo) podem apresentar problemas no transporte, havendo portanto necessidade de um exame mais profundo por parte do fabricante.

Os tubos TUVIMAG® sofrem vibrações lineares sob um determinado ângulo de inclinação, que ativam o produto a ser transportado; micro saltos, produzindo um movimento suave, não ocorrendo a excessiva abrasão.

A oscilação do tubo (dupla amplitude de vibração) é da ordem de 1,2 a 1,6mm e correspondente velocidade de transporte é entre 12 à 20cm/s.

O tubo vibratório eletromagnético apresenta, uma particular vantagem já que sua velocidade de transporte pode ser variada eletronicamente permitindo assim a dosagem de materiais mudando-se a capacidade horária manual ou automaticamente.

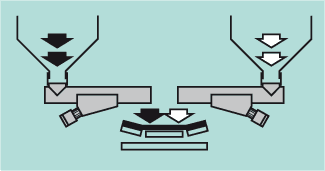

O esquema abaixo mostra-nos uma aplicação de tubos TUVIMAG® na descarga de silos e posterior transporte para alimentar uma correia transportadora com dois produtos diferentes.

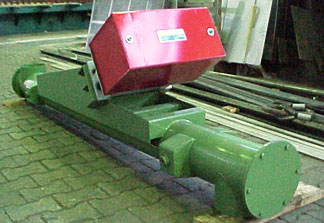

Tubo vibratório tipo Tuvimag 200 x 1.500 com acionamento Vimag MA-110

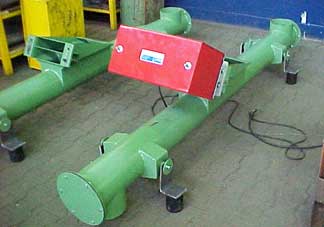

Tubo vibratório tipo Tuvimag 200 x 2.500 com acionamento superior Vimag MA-110

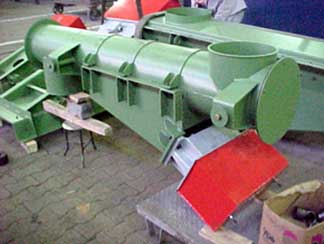

Tubo vibratório tipo Tuvimag 200 x 1.500 com acionamento Vimag MA-55
