Mavicol

Elevadores Vibratórios

Constituem-se de uma calha em espiral com ângulo não superior a 15º, bandeja de alimentação, acionamento e molas. A altura máxima de elevação é 8.000mm, podem ser desenvolvidos para além do transporte, fazer o resfriamento do material.

Elevador com calha e bandeja em inox. Acionamento inferiorpor dois motovibradores tipo VIMOT.

Detalhe do bocal de descarga dos elevadores.

Elevadores com acionamento superior para adequar a altura das bandejas de alimentação.

Elevador em aço carbono ABNT 1020 com pintura industrial verde RAL 6011. Nossa pintura padrão.

Últimos ajustes na caixa de ligação para início dos testes antes da entrega dos elevadores.

Bandejas de alimentação próximas ao piso facilitam a alimentação dos elevadores.

Dados técnicos

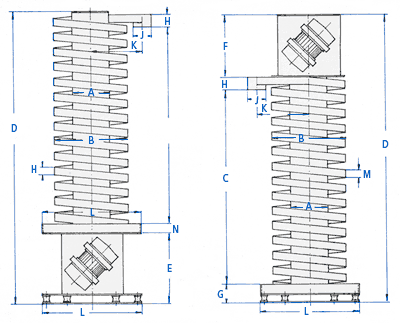

Principais dimensões (mm)
Tipo A B C max D E F G H J K C M N
15.30-M 150 300 1500 C+575 400 350 125 100 75 275 500 50 75
25.45-6 250 450 2500 C+655 470 400 125 110 100 325 600 60 75
25.45-E 250 450 4000 C+755 570 500 145 110 100 325 600 60 75
30.60-E 300 600 4000 C+755 570 500 145 120 150 425 800 70 75
30.60-S 300 600 6000 C+865 670 600 145 120 150 425 800 70 75
35.70-E 350 700 3000 C+755 570 500 145 120 175 500 900 75 75
35.70-S 350 700 6500 C+865 670 600 145 120 175 500 900 75 75
40.90-S 400 900 3000 C+900 670 600 145 130 250 625 1100 80 100
40.90-A 400 900 6000 C+1050 820 750 170 130 250 625 1100 80 100
Outros Dados
Tipo Capac. 2 x VIMOT Pot. nom. Vibr. Base AA e SA AF e SF RA RF
  m³/h tipo HP kg kg/m kg/m kg/m kg/m
15.30-M 1,5 M-03-4 0,7 1750 85 27 31 40 46
25.45-6 2,5 G-05-4 1,0 1750 131 52 64 83 95
25.45-E 2,5 E-10-6 3,0 1150 225 52 64 83 95
30.60-E 3,5 E-10-6 3,0 1150 260 68 85 115 135
30.60-S 3,5 S-20-6 4,0 1150 450 68 85 115 135
35.70-E 4,5 E-10-6 3,0 1150 300 83 105 145 175
35.70-S 4,5 S-20-6 4,0 1150 500 83 105 145 175
40.90-S 6,0 S-20-6 4,0 1150 565 100 128 175 200
40.90-A 6,0 A-40-6 8,0 1150 975 100 128 175 200
