Para transporte enclausurado de materiais a granel, são opções mais ecônomicas comparadas às calhas com tampa. Transportam até 100 m³/h de material seco com boas condições de escoamento.

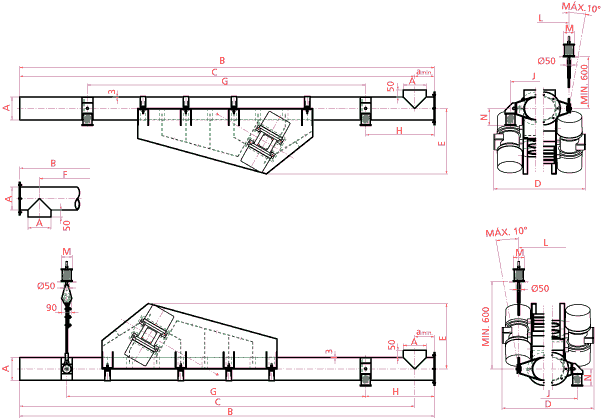

A | B | C | D | E | F | G | H | J | L | M | N | a.min |
---|---|---|---|---|---|---|---|---|---|---|---|---|
200 | 1000 | 875 | 525 | 325 | 750 | 750 | 50 | 345 | 290 | 75 | 117 | 125 |
200 | 1500 | 1375 | 525 | 325 | 1250 | 1150 | 50 | 345 | 290 | 75 | 117 | 125 |
200 | 2000 | 1875 | 525 | 325 | 1750 | 1400 | 250 | 345 | 290 | 75 | 117 | 125 |
200 | 2500 | 2375 | 535 | 490 | 2250 | 1750 | 250 | 360 | 280 | 120 | 148 | 125 |
200 | 3000 | 2875 | 535 | 490 | 2750 | 2250 | 250 | 360 | 280 | 120 | 148 | 125 |
200 | 3500 | 3375 | 535 | 490 | 3250 | 2500 | 400 | 360 | 280 | 120 | 148 | 125 |
200 | 4000 | 3875 | 660 | 525 | 3750 | 3000 | 500 | 412 | 282 | 150 | 210 | 125 |
200 | 4500 | 4375 | 660 | 525 | 4250 | 3250 | 625 | 412 | 282 | 150 | 210 | 125 |
200 | 5000 | 4875 | 660 | 525 | 4750 | 3750 | 625 | 412 | 282 | 150 | 210 | 125 |
250 | 1500 | 1350 | 585 | 525 | 1200 | 1100 | 150 | 414 | 334 | 120 | 148 | 150 |
250 | 2000 | 1850 | 585 | 525 | 1700 | 1350 | 250 | 414 | 334 | 120 | 148 | 150 |
250 | 2500 | 2350 | 585 | 525 | 2200 | 1750 | 250 | 414 | 334 | 120 | 148 | 150 |
250 | 3000 | 2850 | 710 | 550 | 2700 | 2100 | 400 | 466 | 336 | 150 | 210 | 150 |
250 | 3500 | 3350 | 710 | 550 | 3200 | 2500 | 500 | 466 | 336 | 150 | 210 | 150 |
250 | 4000 | 3850 | 710 | 550 | 3700 | 2750 | 600 | 466 | 336 | 150 | 210 | 150 |
250 | 4500 | 4350 | 710 | 550 | 4200 | 3000 | 750 | 466 | 336 | 150 | 210 | 150 |
250 | 5000 | 4850 | 710 | 550 | 4700 | 3500 | 750 | 466 | 336 | 150 | 210 | 150 |
300 | 1500 | 1325 | 635 | 550 | 1150 | 1050 | 175 | 466 | 385 | 120 | 148 | 175 |
300 | 2000 | 1825 | 760 | 600 | 1650 | 1400 | 175 | 518 | 388 | 150 | 210 | 175 |
300 | 2500 | 2325 | 760 | 600 | 2150 | 1700 | 300 | 518 | 388 | 150 | 210 | 175 |
300 | 3000 | 2825 | 760 | 600 | 2650 | 2250 | 300 | 518 | 388 | 150 | 210 | 175 |
300 | 3500 | 3325 | 760 | 600 | 3150 | 2500 | 400 | 518 | 388 | 150 | 210 | 175 |
300 | 4000 | 3825 | 760 | 600 | 3650 | 2750 | 500 | 518 | 388 | 150 | 210 | 175 |
300 | 4500 | 4325 | 760 | 600 | 4150 | 3000 | 750 | 518 | 388 | 150 | 210 | 175 |
300 | 5000 | 4825 | 860 | 800 | 4650 | 3600 | 700 | 518 | 388 | 150 | 210 | 175 |
300 | 5500 | 5325 | 860 | 800 | 5150 | 3900 | 1000 | 518 | 388 | 150 | 210 | 175 |
300 | 6000 | 5825 | 860 | 800 | 5650 | 4200 | 1000 | 518 | 388 | 150 | 210 | 175 |
300 | 6500 | 6325 | 860 | 800 | 6150 | 4500 | 1000 | 518 | 388 | 150 | 210 | 175 |
300 | 7000 | 6825 | 860 | 800 | 6650 | 5000 | 1000 | 518 | 388 | 150 | 210 | 175 |
350 | 1500 | 1300 | 810 | 620 | 1700 | 1100 | 100 | 570 | 442 | 150 | 210 | 200 |
350 | 2000 | 1800 | 810 | 620 | 1600 | 1250 | 200 | 570 | 442 | 150 | 210 | 200 |
350 | 2500 | 2300 | 810 | 620 | 2100 | 1600 | 350 | 570 | 442 | 150 | 210 | 200 |
350 | 3000 | 2800 | 810 | 620 | 2600 | 2000 | 400 | 570 | 442 | 150 | 210 | 200 |
350 | 3500 | 3300 | 910 | 825 | 3100 | 2600 | 400 | 570 | 442 | 150 | 210 | 200 |
350 | 4000 | 3800 | 910 | 825 | 3600 | 2800 | 500 | 570 | 442 | 150 | 210 | 200 |
350 | 4500 | 4300 | 910 | 825 | 4100 | 3200 | 600 | 570 | 442 | 150 | 210 | 200 |
350 | 5000 | 4800 | 910 | 825 | 4600 | 3500 | 700 | 570 | 442 | 150 | 210 | 200 |
350 | 5500 | 5300 | 910 | 825 | 5100 | 3800 | 800 | 570 | 442 | 150 | 210 | 200 |
350 | 6000 | 5800 | 910 | 825 | 5600 | 4200 | 900 | 570 | 442 | 150 | 210 | 200 |
350 | 6500 | 6300 | 910 | 825 | 6100 | 4500 | 7000 | 570 | 442 | 150 | 210 | 200 |
350 | 7000 | 6800 | 910 | 825 | 6600 | 5000 | 1100 | 570 | 442 | 150 | 210 | 200 |
400 | 1500 | 1275 | 860 | 625 | 1050 | 1050 | 100 | 620 | 490 | 150 | 210 | 225 |
400 | 2000 | 1775 | 860 | 625 | 1550 | 1200 | 225 | 620 | 490 | 150 | 210 | 225 |
400 | 2500 | 2275 | 860 | 625 | 2050 | 1500 | 400 | 620 | 490 | 150 | 210 | 225 |
400 | 3000 | 2775 | 960 | 850 | 2550 | 2250 | 350 | 620 | 490 | 150 | 210 | 225 |
400 | 3500 | 3275 | 960 | 850 | 3050 | 2600 | 400 | 620 | 490 | 150 | 210 | 225 |
400 | 4000 | 3775 | 960 | 850 | 3550 | 2800 | 500 | 620 | 490 | 150 | 210 | 225 |
400 | 4500 | 4275 | 960 | 850 | 4050 | 3200 | 600 | 620 | 490 | 150 | 210 | 225 |
400 | 5000 | 4775 | 960 | 850 | 4550 | 3500 | 700 | 620 | 490 | 150 | 210 | 225 |
400 | 5500 | 5275 | 960 | 850 | 5050 | 3800 | 800 | 620 | 490 | 150 | 210 | 225 |
400 | 6000 | 5775 | 960 | 850 | 5550 | 4200 | 900 | 620 | 490 | 150 | 214 | 225 |
400 | 6500 | 6275 | 960 | 850 | 6050 | 4500 | 1000 | 620 | 490 | 150 | 210 | 225 |
400 | 7000 | 6775 | 960 | 850 | 6550 | 5000 | 1100 | 620 | 490 | 150 | 210 | 225 |
A | B | VIMOT | Capac. | Pot. | Vibr. | Amp. | Peso |
---|---|---|---|---|---|---|---|
mm | mm | tipo | m³/h | HP | vpm | mm | kg |
200 | 1000 | M-03-4 | 20 | 0.6 | 1750 | 4.7 | 76 |
200 | 1500 | M-03-4 | 18 | 0.6 | 1750 | 4.5 | 79 |
200 | 2000 | M-03-4 | 16 | 0.6 | 1750 | 4 | 90 |
200 | 2500 | G-05-4 | 20 | 1 | 1750 | 4.8 | 156 |
200 | 3000 | G-05-4 | 19 | 1 | 1750 | 4.6 | 163 |
200 | 3500 | G-05-4 | 18 | 1 | 1750 | 4.4 | 171 |
200 | 4000 | E-10-6 | 18 | 3 | 1150 | 7.3 | 270 |
200 | 4500 | E-10-6 | 17 | 3 | 1150 | 7.1 | 278 |
200 | 5000 | E-10-6 | 17 | 3 | 1150 | 6.9 | 287 |
250 | 1500 | G-05-4 | 34 | 1 | 1750 | 5.1 | 148 |
250 | 2000 | G-05-4 | 32 | 1 | 1750 | 4.8 | 158 |
250 | 2500 | G-05-4 | 29 | 1 | 1750 | 4.5 | 168 |
250 | 3000 | E-10-6 | 28 | 3 | 1150 | 7.3 | 272 |
250 | 3500 | E-10-6 | 27 | 3 | 1150 | 7 | 282 |
250 | 4000 | E-10-6 | 26 | 3 | 1150 | 6.8 | 292 |
250 | 4500 | E-10-6 | 25 | 3 | 1150 | 6.6 | 302 |
250 | 5000 | E-10-6 | 24 | 3 | 1150 | 6.4 | 312 |
300 | 1500 | G-05-4 | 43 | 1 | 1750 | 4.6 | 163 |
300 | 2000 | E-10-6 | 42 | 3 | 1150 | 7.5 | 266 |
300 | 2500 | E-10-6 | 39 | 3 | 1150 | 7.2 | 278 |
300 | 3000 | E-10-6 | 37 | 3 | 1150 | 6.9 | 290 |
300 | 3500 | E-10-6 | 36 | 3 | 1150 | 6.6 | 300 |
300 | 4000 | E-10-6 | 33 | 3 | 1150 | 6.3 | 313 |
300 | 4500 | E-10-6 | 32 | 3 | 1150 | 6.1 | 325 |
300 | 5000 | S-20-6 | 64 | 4 | 1150 | 10.2 | 527 |
300 | 5500 | S-20-6 | 63 | 4 | 1150 | 10 | 538 |
300 | 6000 | S-20-6 | 62 | 4 | 1150 | 9.8 | 550 |
300 | 6500 | S-20-6 | 60 | 4 | 1150 | 9.6 | 562 |
300 | 7000 | S-20-6 | 58 | 4 | 1150 | 9.4 | 574 |
350 | 1500 | E-10-6 | 57 | 3 | 1150 | 7.6 | 261 |
350 | 2000 | E-10-6 | 54 | 3 | 1150 | 7.2 | 276 |
350 | 2500 | E-10-6 | 50 | 3 | 1150 | 6.9 | 290 |
350 | 3000 | E-10-6 | 42 | 3 | 1150 | 5.9 | 337 |
350 | 3500 | S-20-6 | 85 | 4 | 1150 | 10.3 | 521 |
350 | 4000 | S-20-6 | 85 | 4 | 1150 | 10.1 | 534 |
350 | 4500 | S-20-6 | 84 | 4 | 1150 | 9.8 | 548 |
350 | 5000 | S-20-6 | 81 | 4 | 1150 | 9.6 | 562 |
350 | 5500 | S-20-6 | 78 | 4 | 1150 | 9.3 | 575 |
350 | 6000 | S-20-6 | 74 | 4 | 1150 | 9.1 | 590 |
350 | 6500 | S-20-6 | 68 | 4 | 1150 | 8.9 | 600 |
350 | 7000 | S-20-6 | 66 | 4 | 1150 | 8.7 | 617 |
400 | 1500 | E-10-6 | 75 | 3 | 1150 | 7.6 | 260 |
400 | 2000 | E-10-6 | 70 | 3 | 1150 | 7.2 | 276 |
400 | 2500 | E-10-6 | 66 | 3 | 1150 | 6.8 | 292 |
400 | 3000 | S-20-6 | 113 | 4 | 1150 | 10.2 | 528 |
400 | 3500 | S-20-6 | 111 | 4 | 1150 | 9.9 | 543 |
400 | 4000 | S-20-6 | 106 | 4 | 1150 | 9.6 | 560 |
400 | 4500 | S-20-6 | 102 | 4 | 1150 | 9.4 | 575 |
400 | 5000 | S-20-6 | 95 | 4 | 1150 | 9.1 | 591 |
400 | 5500 | S-20-6 | 88 | 4 | 1150 | 8.9 | 606 |
400 | 6000 | S-20-6 | 86 | 4 | 1150 | 8.7 | 622 |
400 | 6500 | S-20-6 | 84 | 4 | 1150 | 8.4 | 638 |
400 | 7000 | S-20-6 | 81 | 4 | 1150 | 8.2 | 654 |
